 共挤出导电橡胶

共挤出导电橡胶

共挤出导电硅橡胶材料是一种由导电橡胶和非导电硅胶组成,具有优良的屏蔽效能同时又可以拥有良好的水/气密封性能以及抗腐蚀性能。

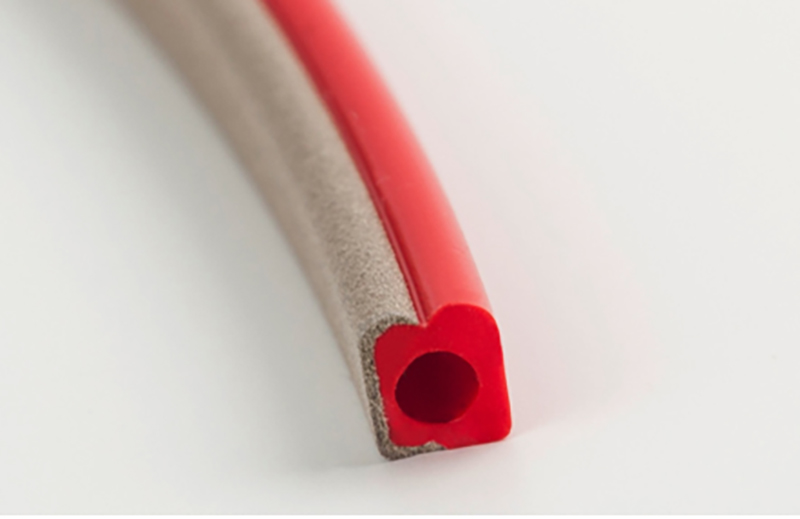

共挤出导电橡胶



产品描述
       共挤出导电硅橡胶材料是一种由导电橡胶和非导电硅胶组成,具有优良的屏蔽效能同时又可以拥有良好的水/气密封性能以及抗腐蚀性能。材料在宽的使用温度范围下可以保持长时间稳定性。导电硅胶主要包含Ag/G, Ag/Al 和 Ni/C材料,可以通过多种截面形状设计满足客户的使用要求。
       共挤出材料可以更为节省空间,节约成本的同时实现良好的气密和屏蔽效果。非导电橡胶可以提供优异的机械性能和可靠性,同时导电部分可以提供优异的屏蔽效果。并且在安装时也可以提供更为优异的可压缩性能。

产品特点
▪ 优异的电磁屏蔽效能
▪ 良好的机械性能
▪ 优异的压缩形变性能提供更好的密封效果
▪ 宽的操作温度区间
▪ 成本优异,节省空间

典型应用
▪ 通信设备
▪ 航天航空
▪ 室外设备密封
▪ 室外
▪ 汽车电子

技术参数

性能 标准 导电填料类型
Ag/G Ag/Cu Ag/Al Ni/C
硅胶颜色/导电侧颜色 / 灰色/黄色 橙色/黄色 橙色/黄色 蓝色/黑色
硅胶密度(g/cm3), ±0.25 ASTM D792 1.2 1.2 1.1 1.2
导电侧密度 (g/cm3), ±0.25 ASTM D792 2.0 2.2 2.1 2.1
硅胶硬度, Shore A, ±5 ASTM D 2240 50 55 50 60
导电侧硬度, Shore A, ±5 ASTM D 2240 65 80 65 70
硅胶拉伸强度, MPa, Min ASTM D412 2.5 4.5 4.0 3.5
导电侧拉伸强度, MPa, Min ASTM D412 1.5 1.0 1.0 1.5
硅胶侧断裂伸长率, %, Min ASTM D412 200 300 300 150
导电侧断裂伸长率, %, Min ASTM D412 150 150 150 230
硅胶侧撕裂强度, kN/m, Min ASTM D412 11 11 11 9
体积电阻率, Ω•cm MIL-DTL-8352 C 0.01 0.004 0.008 0.1
屏蔽效能, dB
200kHz(H-Field) MIL-DTL-83528 C 50 60 60 50
100MHz(E-Field) MIL-DTL-83528 C 100 115 115 100
500MHz(E-Field) MIL-DTL-83528 C 100 110 110 100
1GHz(Plane Wave) MIL-DTL-83528 C 90 110 105 90
2GHz(Plane Wave) MIL-DTL-83528 C 90 110 105 90
10GHz(Plane Wave) MIL-DTL-83528 C 80 110 100 90
操作温度, ℃ ASTM D1329 -55~200 -55~200 -55~200 -55~200
永久压缩形变, % (100℃*70h*30%), Max ASTM D395 10 10 10 17
阻燃等级 UL 94 HB HB HB HB
工艺 / Co-extrusion Co-extrusion Co-extrusion Co-extrusion

 标准截面形状*



     导电侧             非导电侧


    导电侧                 非导电侧


     导电侧                   非导电侧


 导电侧                     非导电侧
*仅是典型形状示例,更多的形状和尺寸均可以定制。
